AZ Armaturen tipo di plug
Plug bidirezionale e multiporta
per design standard a passaggio ridotto e totale
Design e tipo di plug
STANDARD / bidirezionale
EXTRA (full pass) / bidirezionale
Multi-Port / ad esempio T4

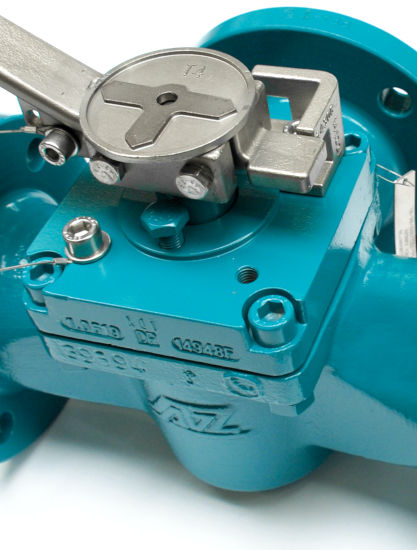

- indicatore di posizione saldato sulla leva o sullo stelo allungato delle valvole multi-via
- Valvole a maschio rivestite: otturatori multi-via solo con rivestimento in PFA/FEP o realizzate in materiali speciali Disponibili valvole a due vie con rivestimento in PTFE fi no a DN 100/NPS 4
Raccomandiamo la valvola a tre vie tipo F-3-S con uscita verticale (maggiore durata rispetto al tipo F-3-W con uscita orizzontale)
Opzioni
Plug realizzati con materiali speciali o con confi guraszioni speciali, ad esempio con dispositivi di lavaggio, fori di sfi ato sul fondo del maschio, lateralmente o monte/valle
2 vie
Tipo F-2-ISO-STANDARD
Tipo F-2-ISO-STANDARD-A
*) Per fluidi ad alta espansione, AZ consiglia “i-plug” (foro di scarico e plug aperto)
Tipo F-2-ISO-STANDARD
Tipo F-2-ISO-STANDARD-A
Confi gurazioni: valvola a 3 vie
design STANDARD ed EXTRA
3 vie verticale
Tipo F-3-ISO-STANDARD
Tipo F-3-ISO-STANDARD-A
*) per valvole EXTRA con plug IL, si consiglia F-3-W-EXTRA con plug T4 (maggiore portata)
Valvole rivestite: il plug IL è disponibile solo in materiali speciali
Tipo F-3-ISO-STANDARD
Tipo F-3-ISO-STANDARD-A
3 vie orizzontale
Tipo F-3-ISO-STANDARD
Tipo F-3-ISO-STANDARD-A
Tipo F-3-ISO-STANDARD
Tipo F-3-ISO-STANDARD-A
Valvole plug a 3 vie (120°) e 4 vie
per design STANDARD ed EXTRA
3 vie (120°) tipo 3-W-120:
- sezione minima garantita (fase di commutazione)
- esecuzione piggable a richiesta
- portata minima garantita
3 vie (120°) tipo 3-WP-120
- con sovrapposizione positiva
- interruzione/isolamento del fl usso
4 vie
Tipo F-4-ISO-STANDARD
Tipo F-4-ISO-STANDARD
Valvole a 4 vie (speciali) e a 5 vie
per design STANDARD ed EXTRA
Tipo F-4-ISO-STANDARD
Tipo F-4-ISO-STANDARD
Tipo F-4-ISO-STANDARD
Tipo F-4-ISO-STANDARD
