Combinazione di valvole cross-over con valvole a 3 o 4 vie
Tipo UK
- soluzione vantaggiosa per diversi tipi e dimensione di valvole
DN 25 – 600 / PN 10 – 160
NPS 1 – 24 / Classe 150 – 900
Campo di applicazione:
Temperatura -60 < T < 230/320°C
idonea al vuoto
Combinazione di valvole cross-over con valvole a 3 o 4 vie
Tipo UK
- soluzione vantaggiosa per diversi tipi e dimensione di valvole
DN 25 – 600 / PN 10 – 160
NPS 1 – 24 / Classe 150 – 900
Campo di applicazione:
Temperatura -60 < T < 230/320°C
idonea al vuoto
Sistemi di tenuta
Caratteristiche del design
- Combinazione sincrona valvola 90°/quarto di giro
- Valvole a 2 vie o multivie per cicli di fi ltraggio, cicli di pompaggio, reattore cicli o cicli di raff reddamento
- Valvole a 90° e 120°
- conveniente e affi dabile
- Combinazione multidirezionale per funzionamento parallelo
- disponibile con leva manuale, riduttore e attuatore
Opzioni
- materiali speciali
- spostamento continuo di 90°/120° mediante giunto a cricchetto aggiuntivo, tipo SSK
Sistemi di tenuta
Caratteristiche del design
- Combinazione sincrona valvola 90°/quarto di giro
- Valvole a 2 vie o multivie per cicli di fi ltraggio, cicli di pompaggio, reattore cicli o cicli di raff reddamento
- Valvole a 90° e 120°
- conveniente e affi dabile
- Combinazione multidirezionale per funzionamento parallelo
- disponibile con leva manuale, riduttore e attuatore
Opzioni
- materiali speciali
- spostamento continuo di 90°/120° mediante giunto a cricchetto aggiuntivo, tipo SSK
Varianti
Tipo UK-V
Combinazione a 3 vie, design avvitato
Tipo UK-L
Combinazione a 4 vie, design sciolto
Tutti i tipi di valvole AZ componibili con diverse tipologie e dimensioni
Per evitare disallineamenti dell’asse del maschio, in caso di montaggio errato, consigliamo il modello avvitato TIPO “UK-V” delle nostre soluzioni crossover
Selezione individuale della dimensione minima della linea centrale della tubazione (RMA) = RMAmin)
Applicazioni per
- scambio
- manutenzione
- rigenerazione
di singoli componenti senza interruzione del processo
Durevole
- Le superfi ci di tenuta rimangono pulite e non entrano in contatto con il mezzo
- protezione del maschio
- regolabile
- coppia costante (indipendente da Δp!)
Elevata effi cienza economica
- manutenzione senza fermo produzione
- Funzionamento con un solo attuatore
- controllo semplice e sicuro
- funzionamento parallelo ininterrotto
Principio di funzionamento con spine a 3 e 4 vie
Commutazione del servizio
Esempi di servizio di pompaggio
Combinazione di valvole di cross-over con due valvole a 3 vie per la semplice sostituzione o riparazione di una pompa senza interruzione del processo
Description
- guasto della pompa
- passaggio alla pompa senza interruzione del fl usso continuo
- sostituzione della pompa
Stessa procedura con gli altri componenti, ad esempio fi ltri ecc
Commutazione del funzionamento parallelo
Esempi di servizio di pompaggio
Combinazione di valvole di cross-over con due valvole a 3 vie per la semplice sostituzione o riparazione di una pompa senza interruzione del processo

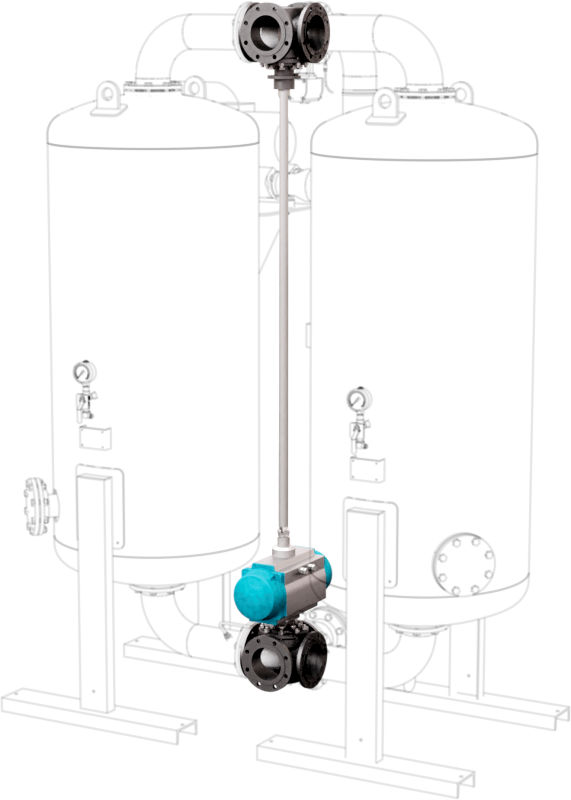

Descrizione
- L’impianto di essiccazione per fornire aria di processo secca è saturo di acqua
- break-down of pump
- passaggio all’impianto senza interruzione del fl usso continuo
- Rigenerazione dell’impianto di essiccazione 1 e scarico delle condense
